预制模块化数据中心方案

预制模块化数据中心

HLDC预制模块化数据中心主要应用于各类数据中心IT场景,融合了数据中心土建工程(L0层)及机电基础设施(L1层),具备工程产品化、产品模块化的特点。

核心功能区采用模块化设计,通过核心模块工厂预制、预集成、预调测,现场积木式拼装,再工程配套相关辅助区,最大限度缩短现场土建工程和机电工程施工时间,降低施工现场三废,实现数据中心设备快速绿色交付。

核心模块通常包括IT模块、供电模块和电池模块等,可根据不同规模的数据中心需求进行针对性设计。

应用场景

运营商IDC、政企及金融总部机房、云数据中心、人工智能计算中心等多种场景,满足数据中心绿色节能快速部署需求,助力边缘计算。

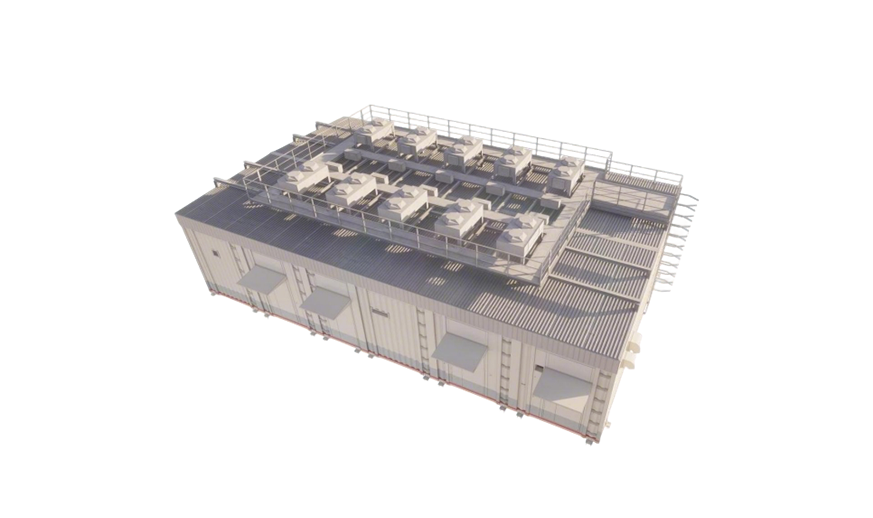

模块化数据中心方案

价值特征

极简现场积木式快速搭建,建设周期相比传统方案加快50%以上。
智能智能管理系统、智能运维,支持无人值守、自动运行。
安全具有良好的抗震、防风、防尘、防水性能,支持室外直接部署。

预制模块化数据中心产品

箱体耐火等级 ≥ 2级工作温度 -20~55℃防护等级 IP55箱体寿命 ≥ 20年

数据中心IT箱

规格尺寸:12192×3495×4150mm
单模块IT总功率:≤336kW/模块
功率密度:≤12kW/柜
支持机柜数量:≤30柜/模块
机柜规格:600×1200×2000/2200mm、800×1200×2200mm

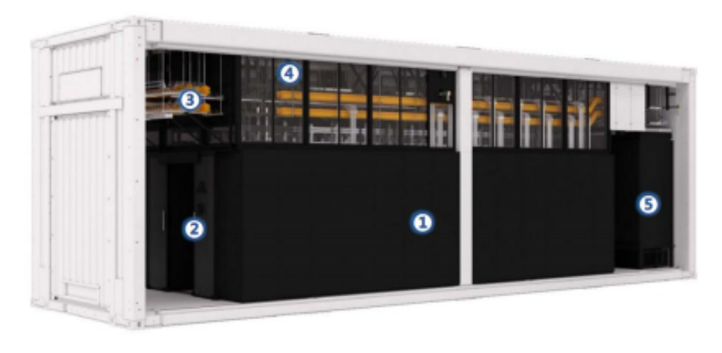

数据中心IT箱

①机柜 ②通道门 ③桥架 ④通道窗 ⑤精密空调

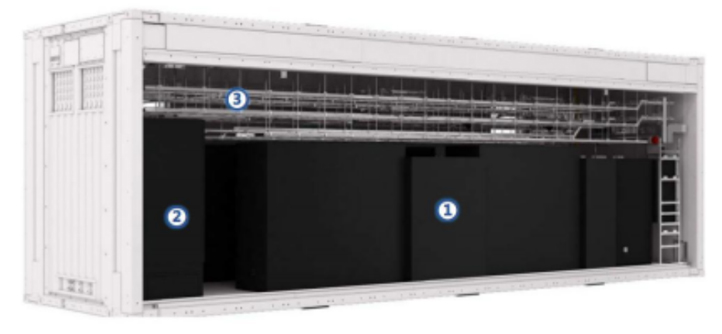

数据中心电力箱

①电力模块(中低压配电柜、变压器和UPS) ②精密空调 ③桥架

数据中心电力箱

规格尺寸:12192×3495×4150mm
总配电柜输入容量:630~4500A
UPS:单台200/300/400/500/600kVA
UPS输出电压畸变:线性负载THDv≤1%,非线性负载THDv≤4%
电源制式:380/400/415V±10%,50/60Hz±3Hz

数据中心电池箱(锂电版)

规格尺寸:7000×2438×2896mm / 7000×3200×2896mm
整体重量:满足设备与运输重量要求
防水防尘:IP55
防盐雾腐蚀:满足1440小时盐雾测试要求
箱体寿命:等效寿命25年

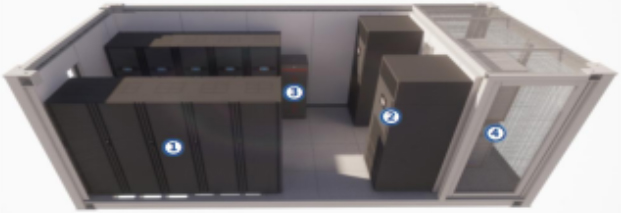

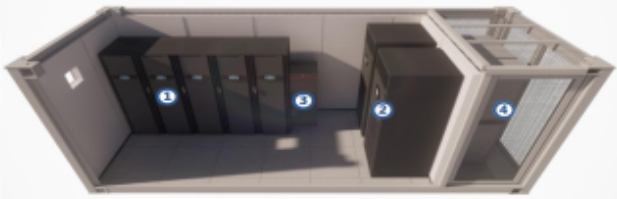

单列电池布局双列电池布局
